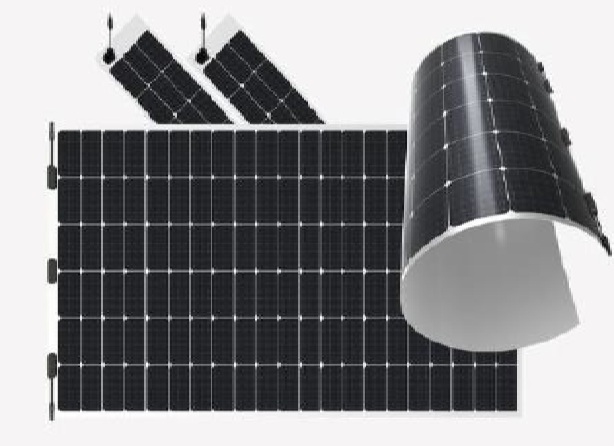

Panel Solar Semiflexible
Información Técnica Panel Solar Semiflexible
- 520 Watt, Módulo monocristalino 144 Half Cell.
- Durabilidad: Nuestro panel semiflexible es el primer panel solar sin vidrio que supera las pruebas de durabilidad de los estándares que certifican los paneles convencionales, incluyendo el IEC 61215:2016, IEC61730:2016 y UL61730 (EEUU). También ha pasado pruebas PID de niebla salina nivel 8.
- Instalación Rápida: A través de instalación "Quick-Bonding", el panel semiflexible no requiere perforaciones de cubierta y ahorra costos de instalación.
- Seguridad: Integración con la superficie de instalación subyacente, asegura la impermeabilidad y el rendimiento de seguridad de la cubierta.
Características Eléctricas del Panel Solar Semiflexible
STC
Potencia máxima (Pmáx)
Tensión máxima de potencia (Vmp)
Corriente máxima de potencia (Imp)
Tensión de circuito abierto (Voc)
Corriente de cortocircuito (Isc)
Eficiencia del modulo (%)
Temperatura de funcionamiento
Tensión máxima del sistema
Capacidad máxima de fusibles en serie
Clase de aplicación
Tolerancia de potencia
NMOT
Potencia máxima (Pmáx)
Tensión máxima de potencia (Vmp)
Corriente máxima de potencia (Imp)
Tensión de circuito abierto (Voc)
Corriente de cortocircuito (Isc)
SMF520J-12X12UW
520
42.3
12.31
49.5
13.56
19.3
-40 °C to 85 °C
1500 V DC (IEC)
25 A
Class A
0/+5 W
SMF520J-12X12UW
429.2
41.8
10.26
49.8
10.82

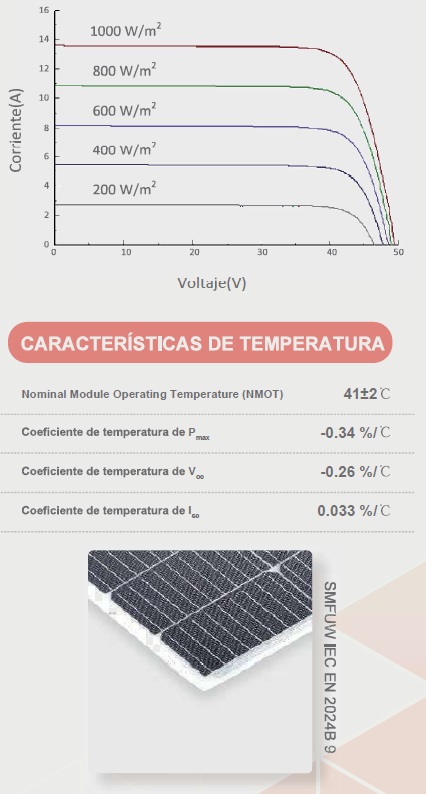

I-V CURVA (520)
Características Mecánicas del Panel Solar Semiflexible
Celdas Solares
N° de Celdas
Dimensiones
Peso
Cara Trasera
Marco
J-box
Salida Cables
Conector
Monocristalino Silicio (182mm half cell)
144 (12 x 12)
2246 x 1197 x 2 mm
7.7Kg ±
Blanca
Sin marco
Clasificado IP 68
cable fotovoltaico 4.0 mm², (+)450 / (-)450 mm² MC4-EV02}

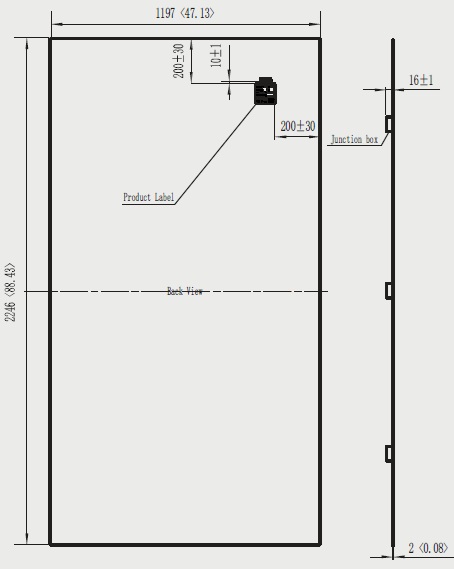

Dimensiones

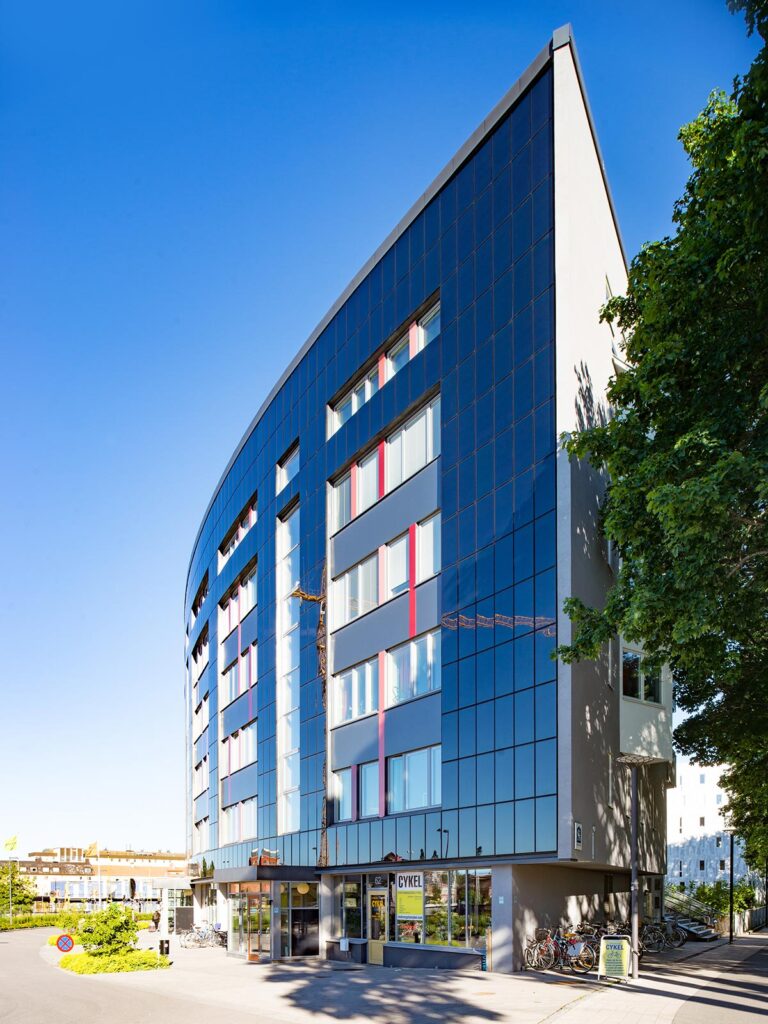

Vidrios Solares
El material más ampliamente usado para BIPV es el vidrio fotovoltaico, con gran variedad de formas, colores, tamaños, espesores y grados de transparencia. Esto facilita su integración en un amplio rango de proyectos y diseños. Al tener el mismo grado de aislamiento térmico y acústico que un vidrio convencional, junto con la capacidad de generar electricidad limpia y gratuita del sol, permite que los edificios incrementen drásticamente su eficiencia energética, disminuyendo los costos de mantenimiento y operación.

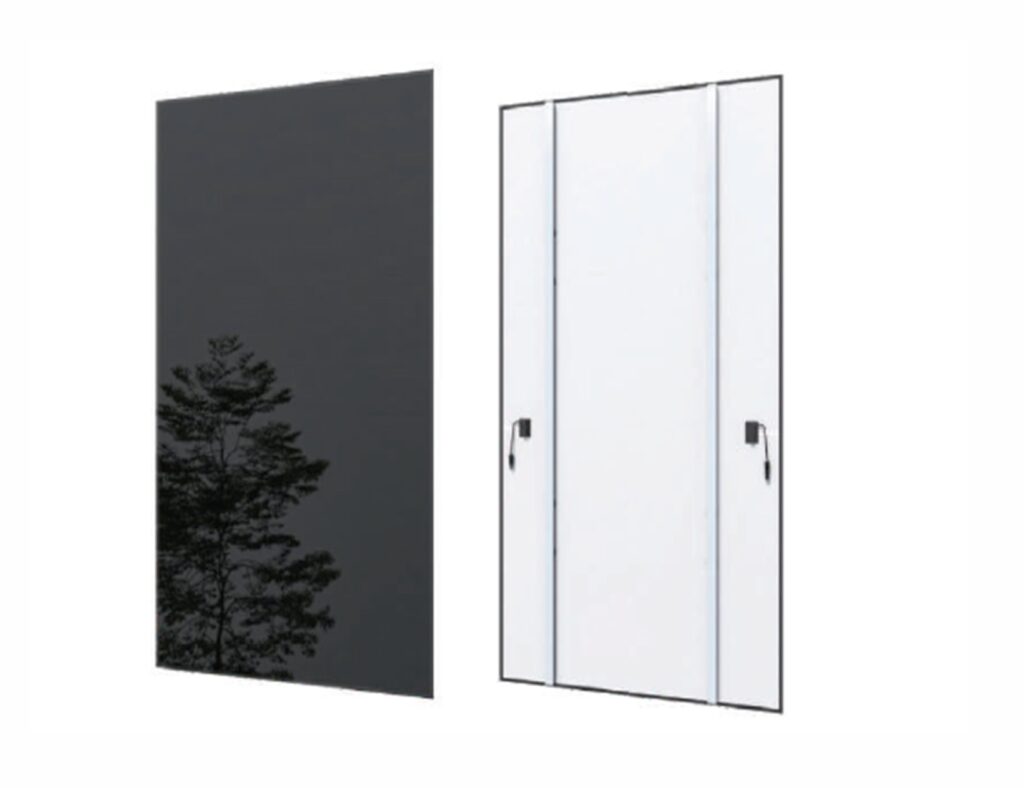

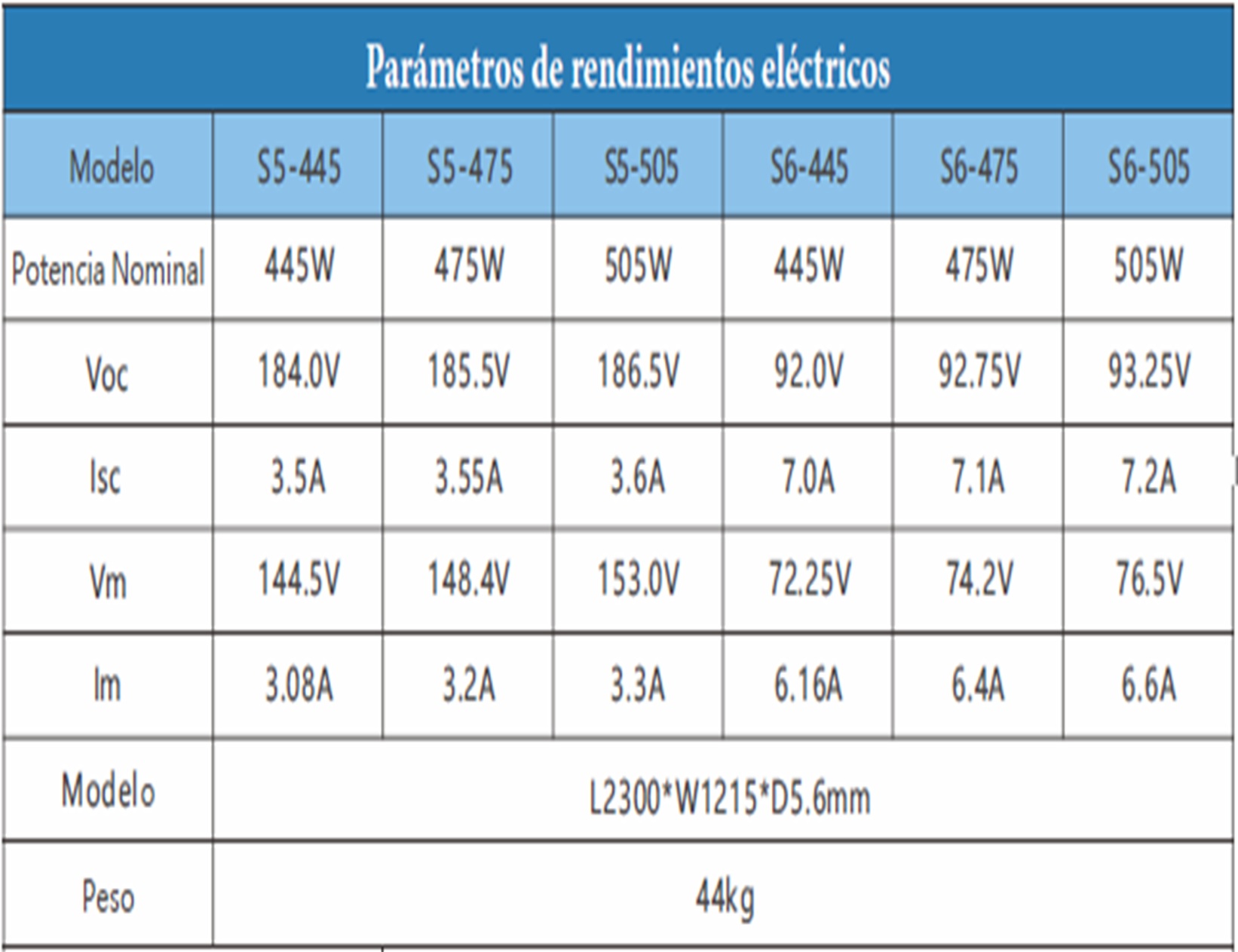

Modulo de Película Delgada Estándar

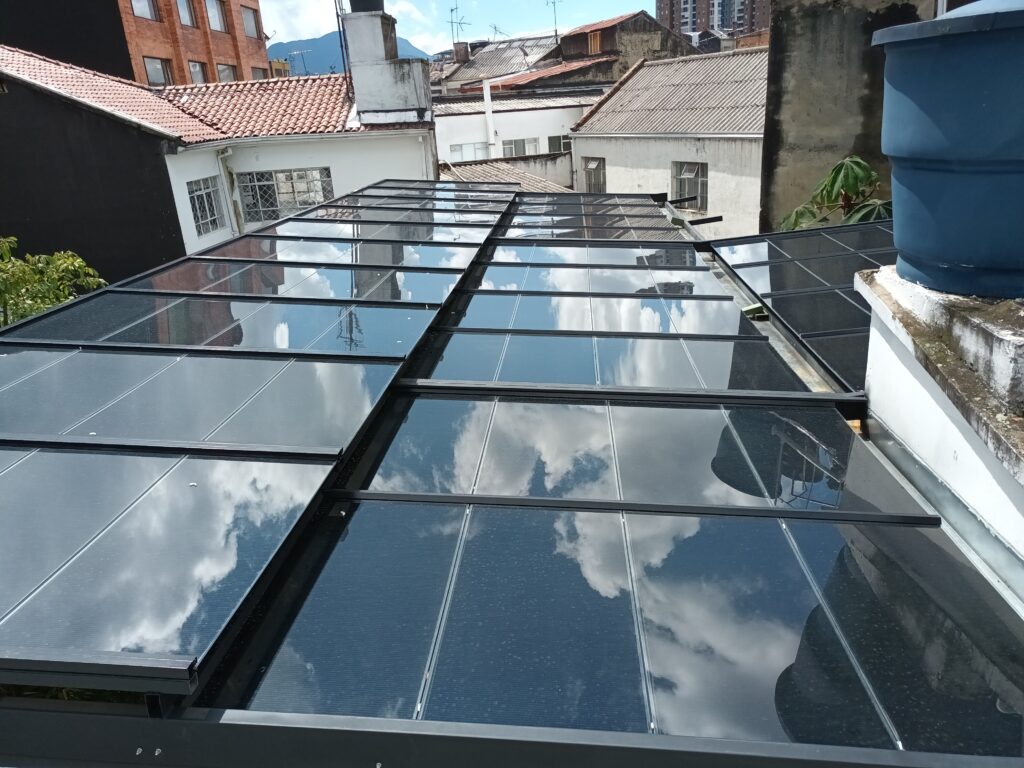

Vidrios FV Semi-Transparente

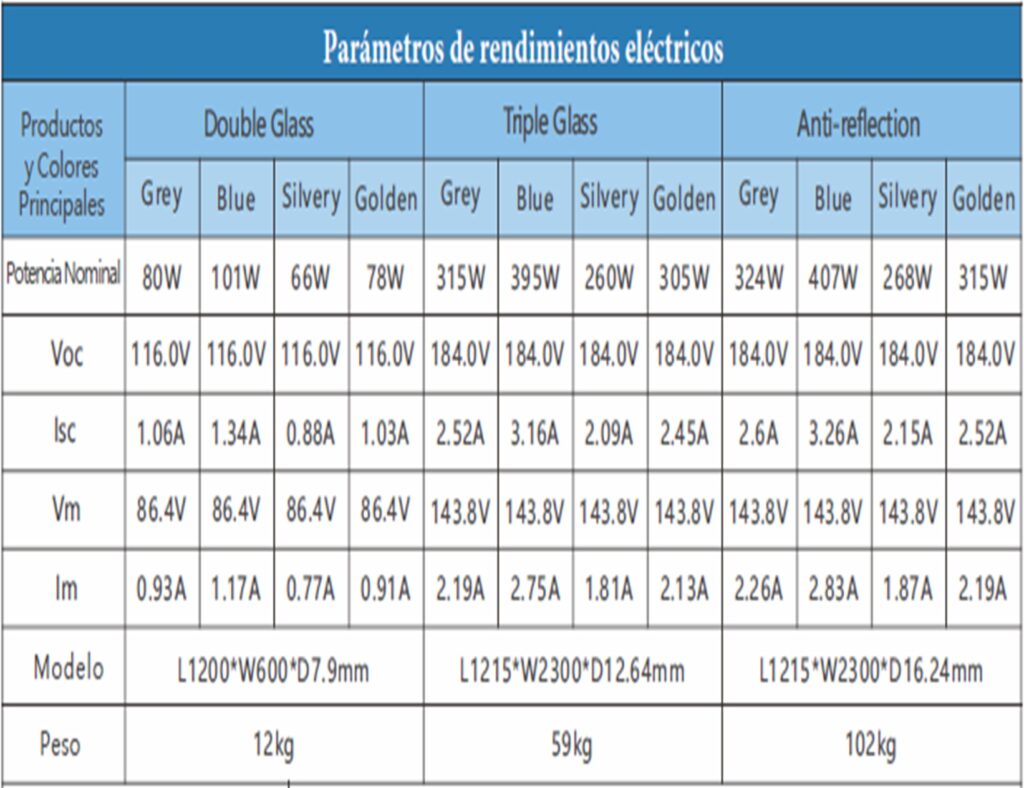

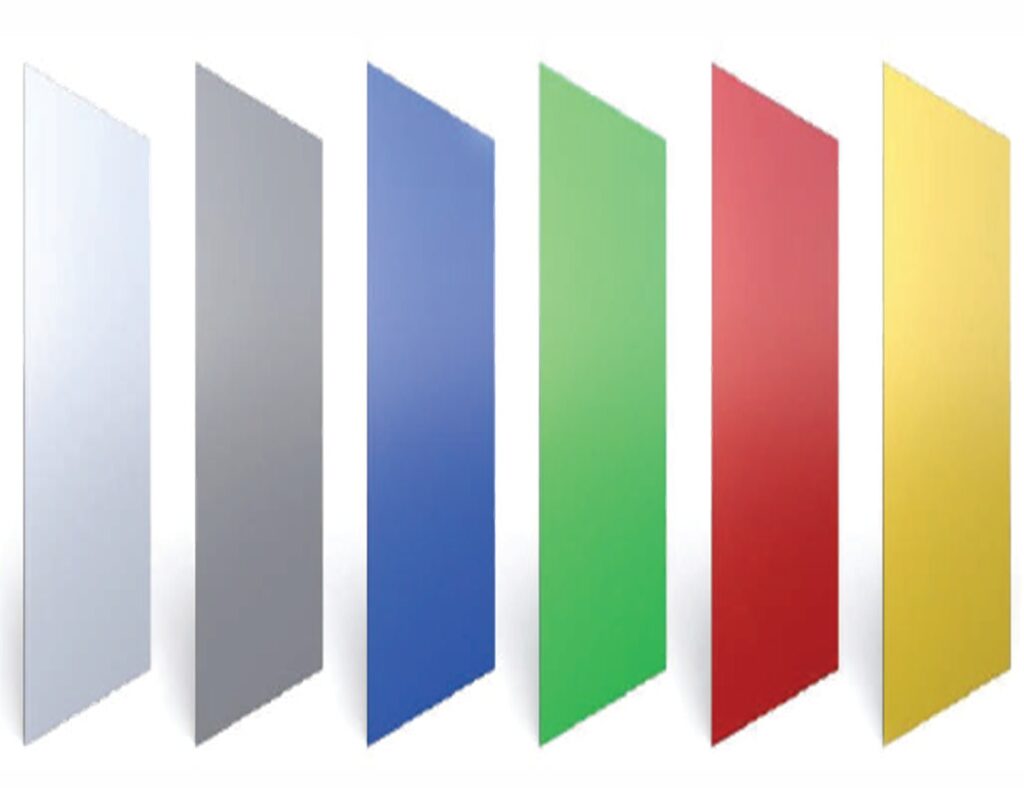

Vidrios FV Opacos con Colores

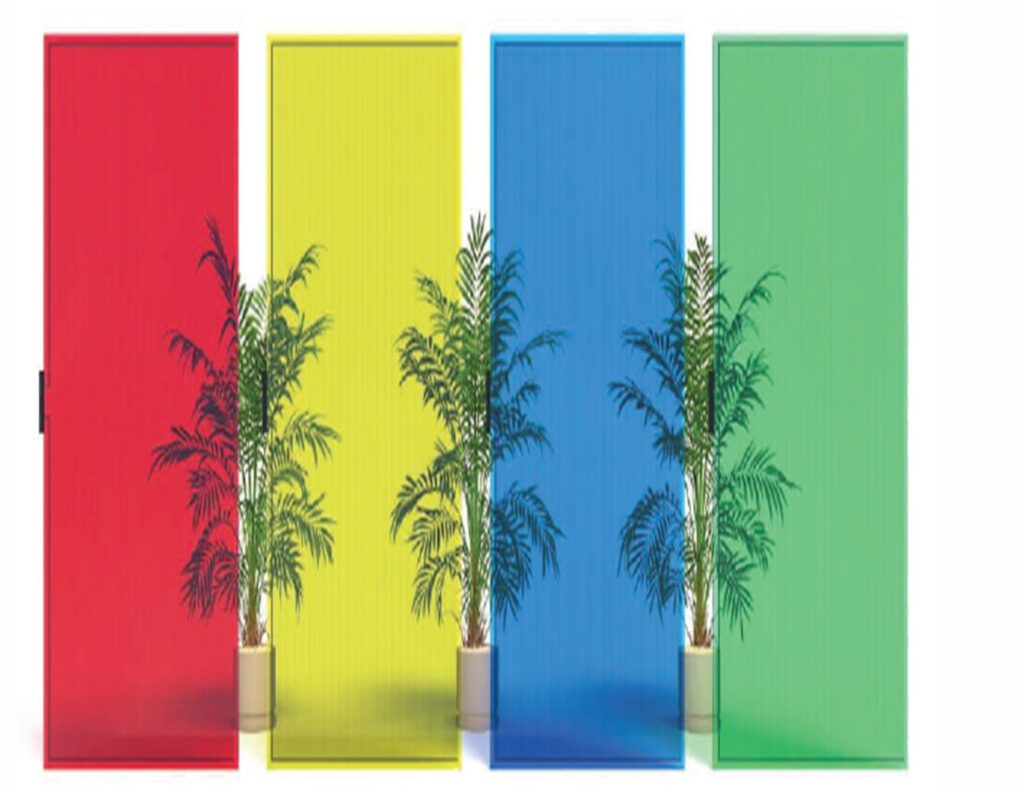

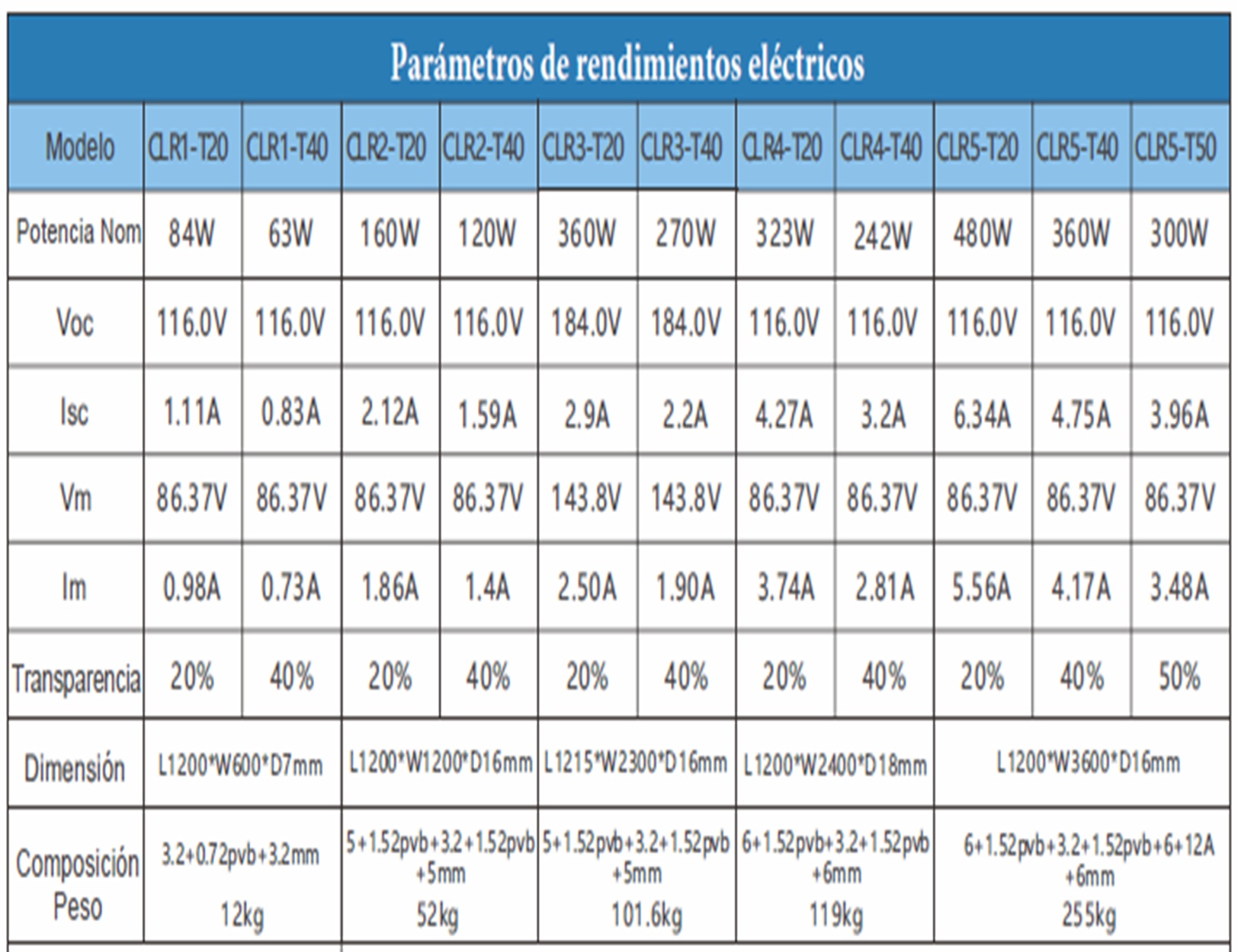

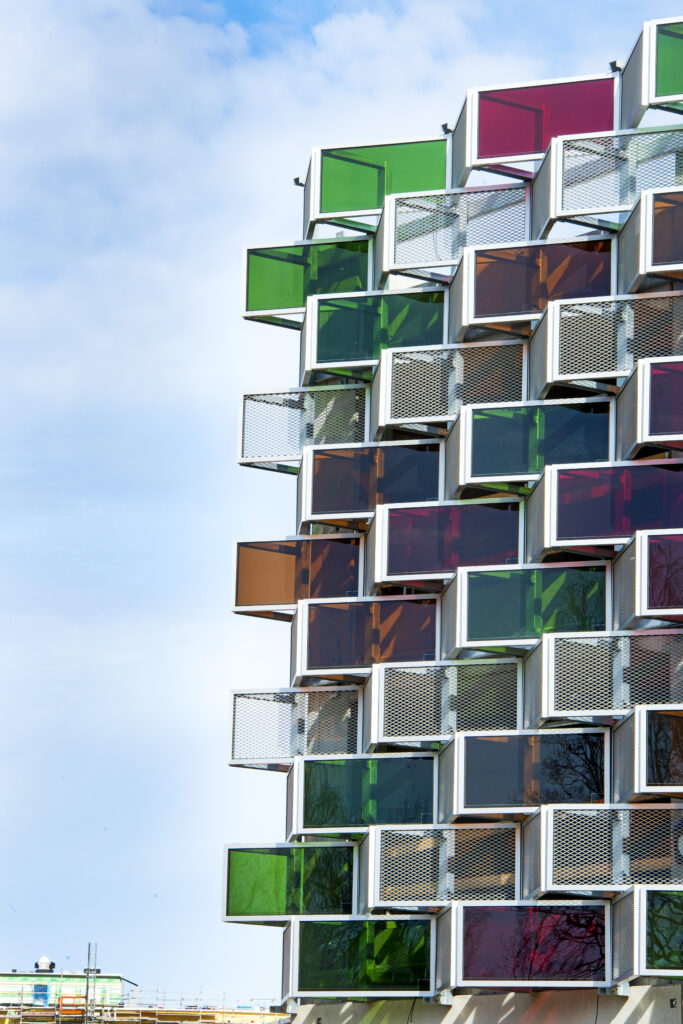

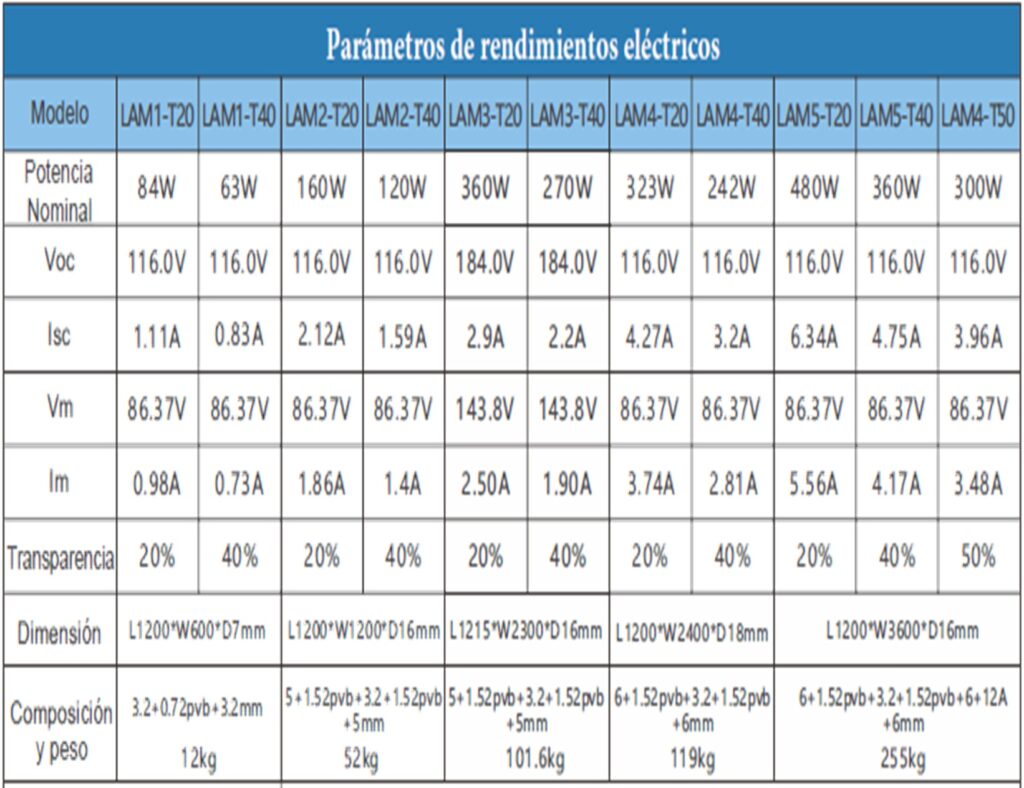

Vidrios FV Semi-Transparentes con Colores

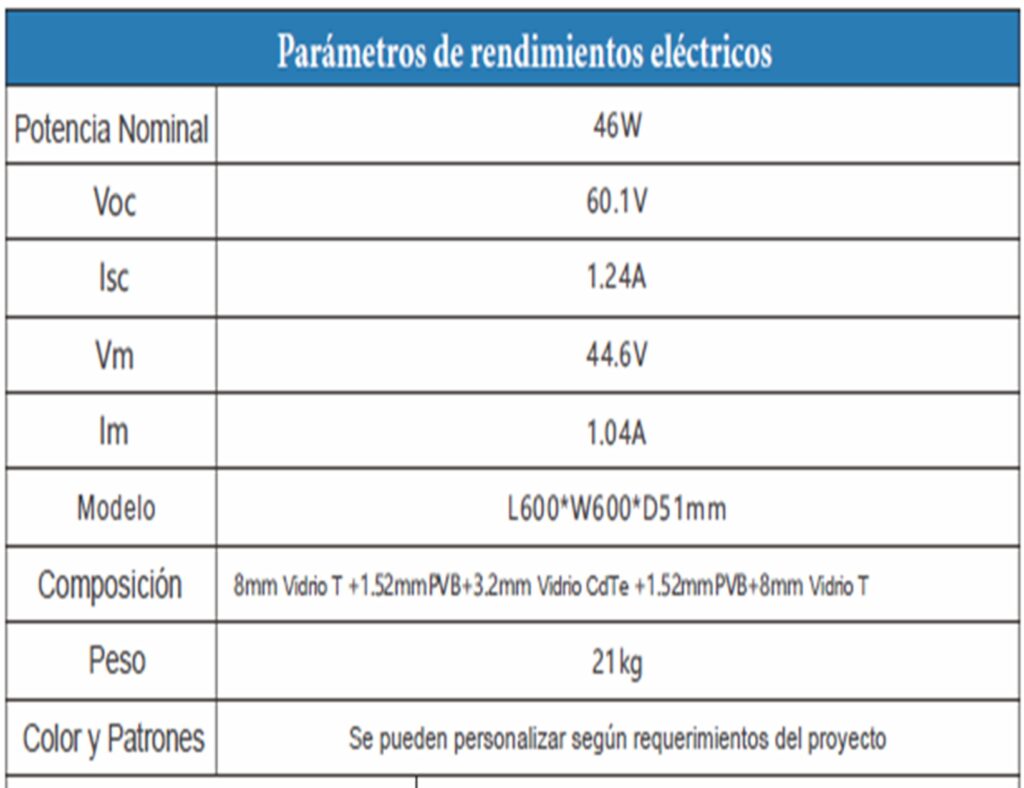

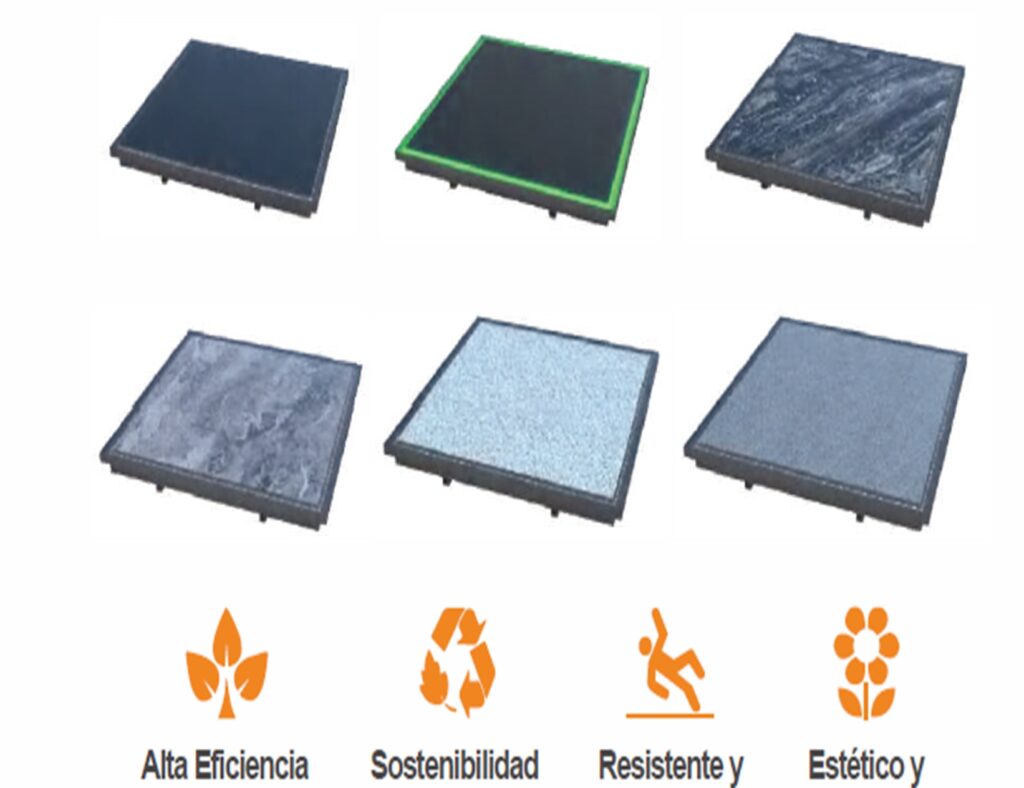

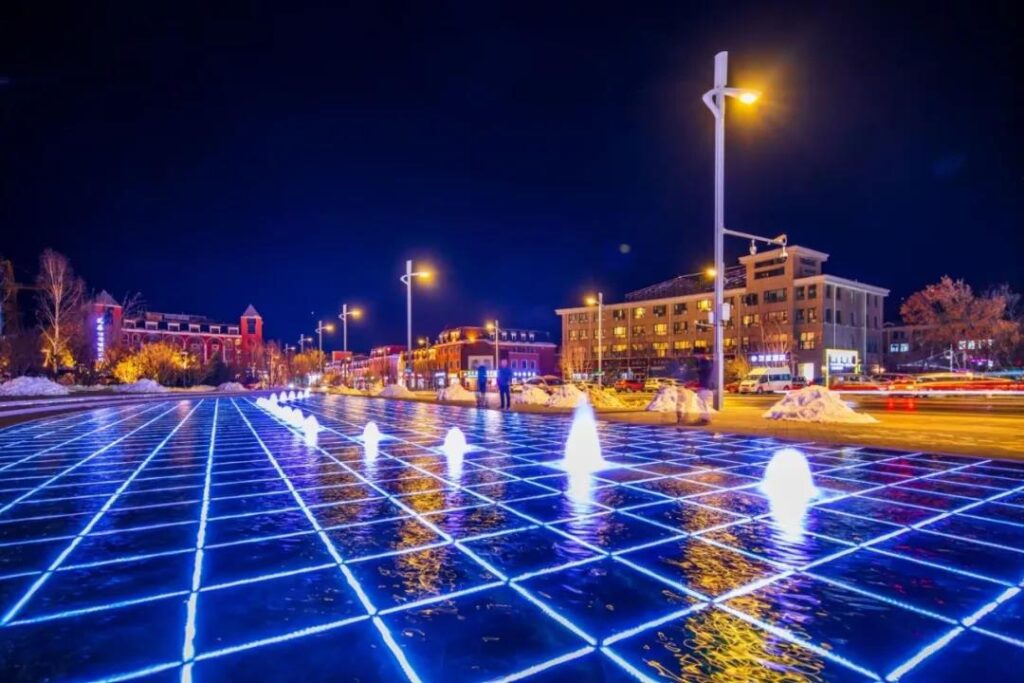

Vidrios FV Transitables

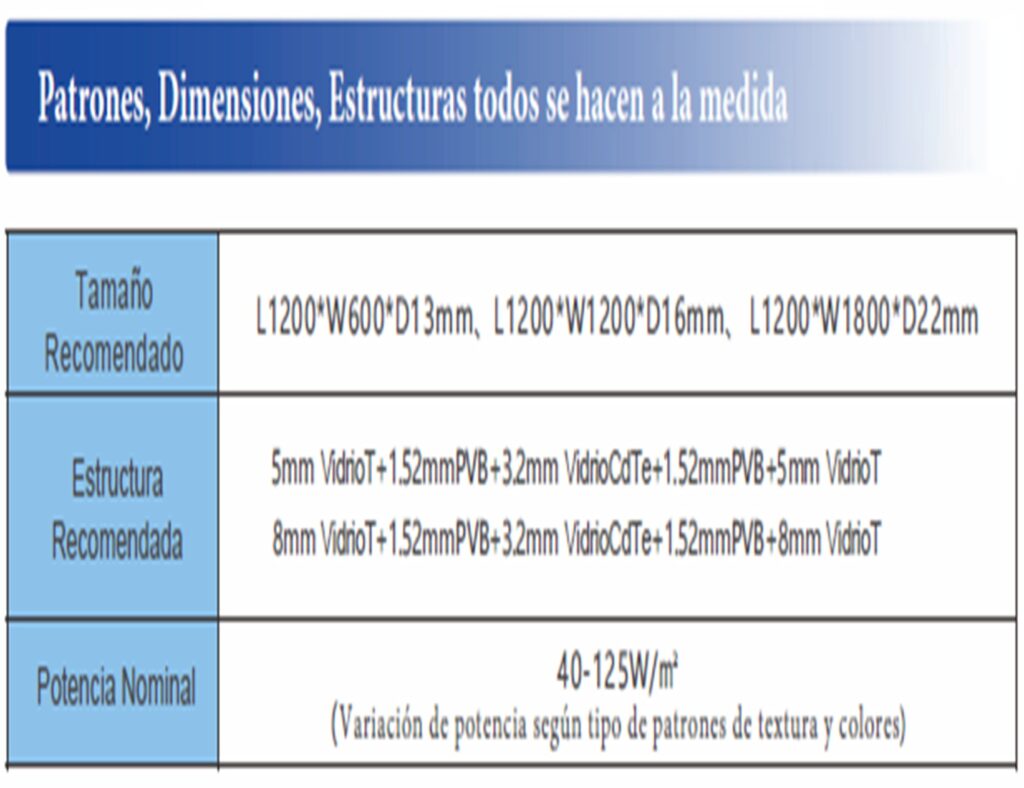

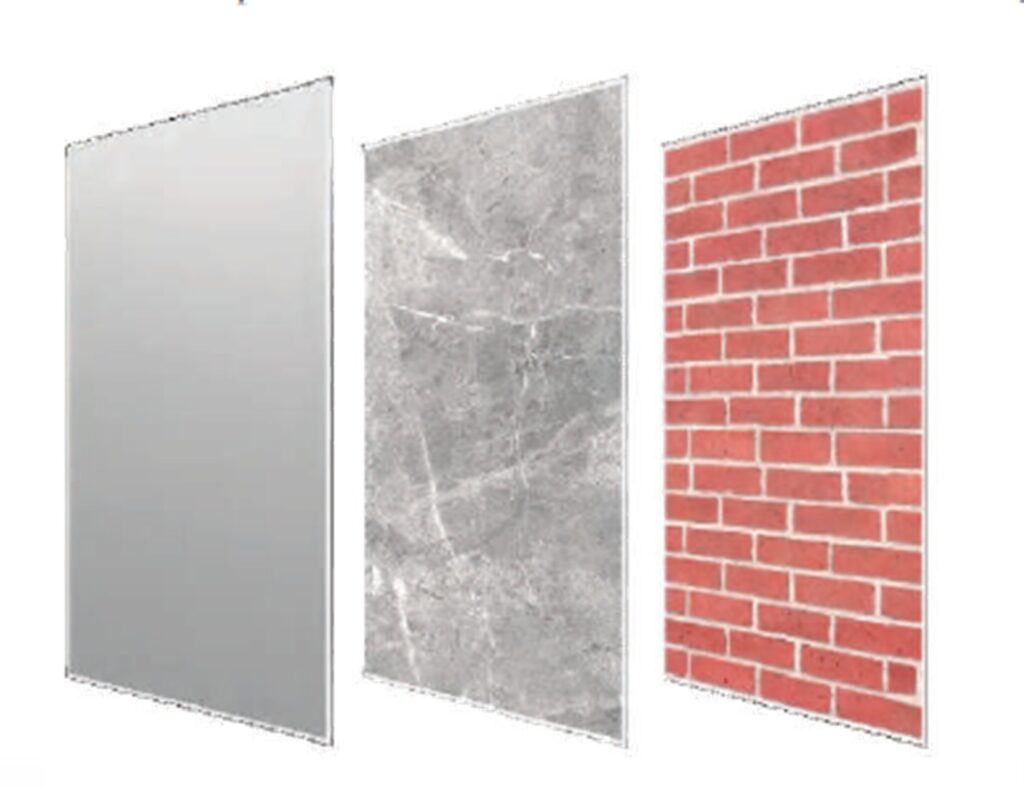

Módulos de Imitación de Materiales Constructivos

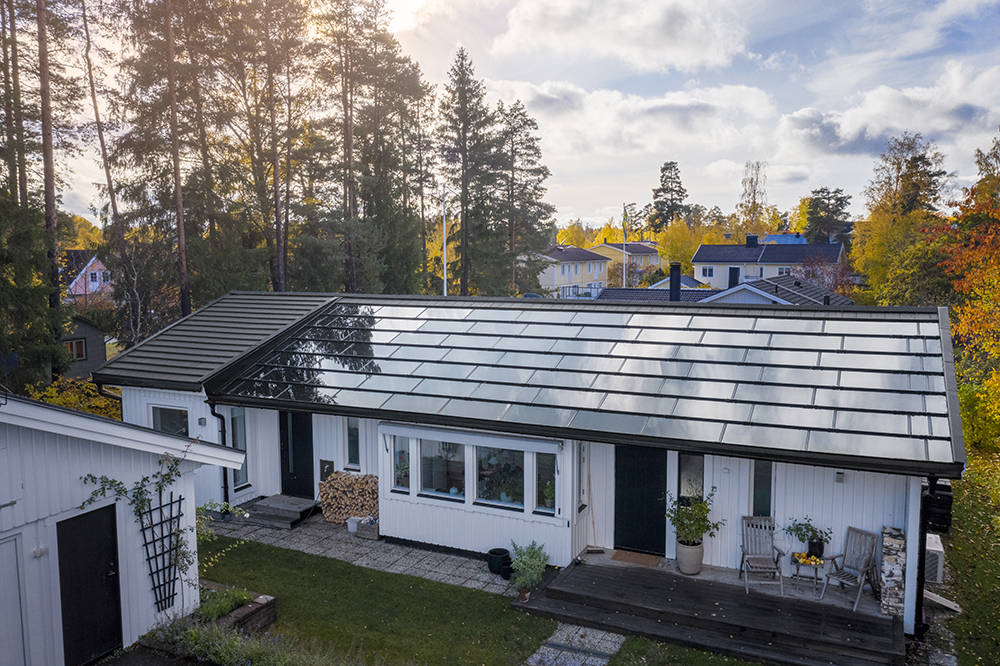

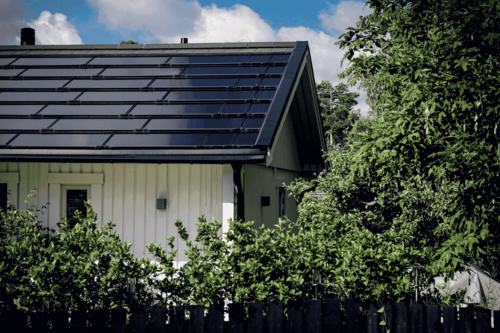

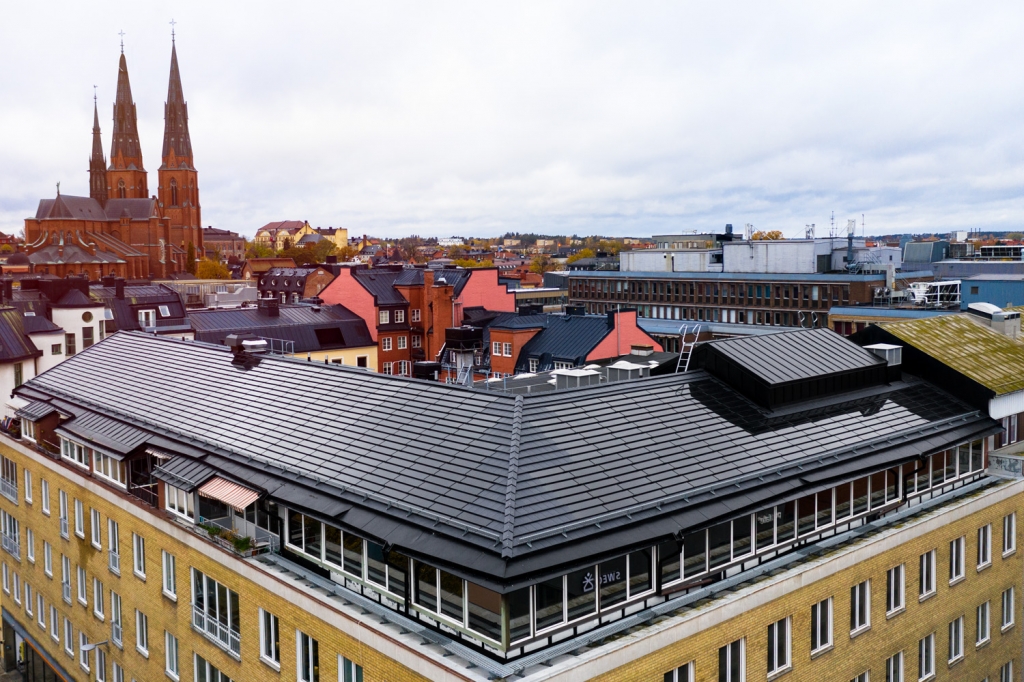

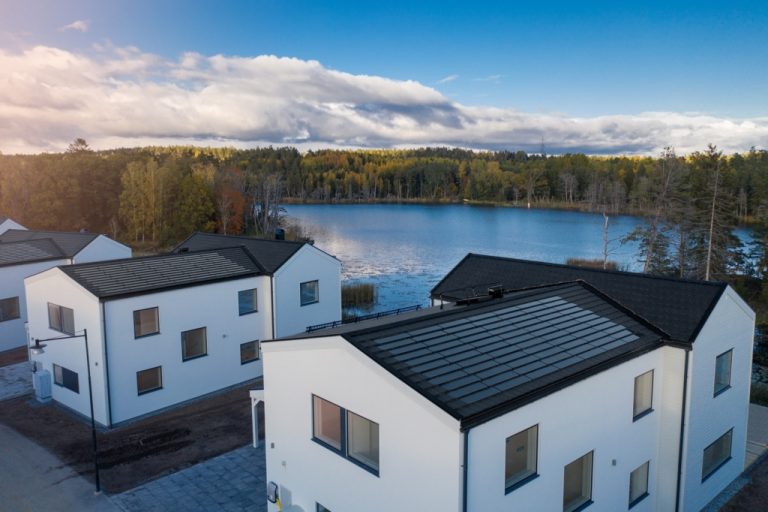

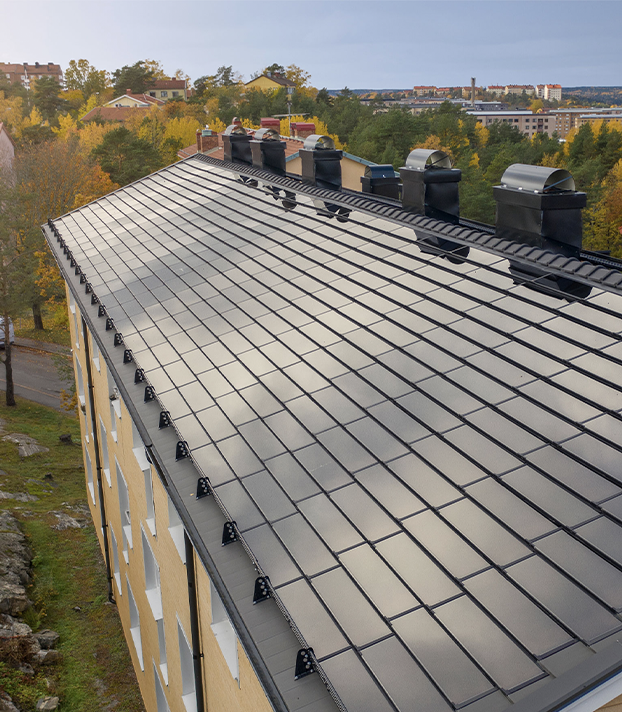

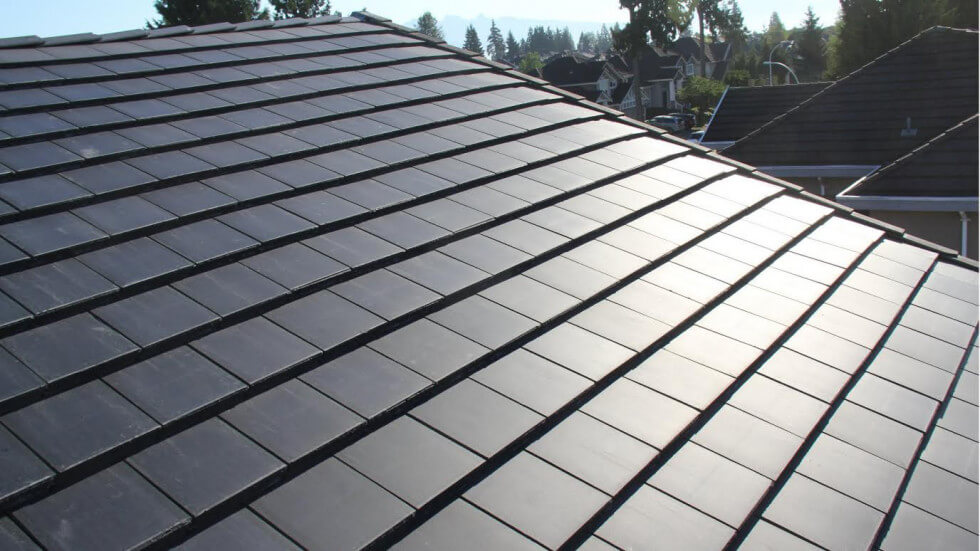

Tejas Fotovoltaicas
Son paneles solares diseñados para lucir y funcionar como materiales de techos convencionales, tales como tejas de asfalto, laminadas o de cerámica, al mismo tiempo que producen electricidad.

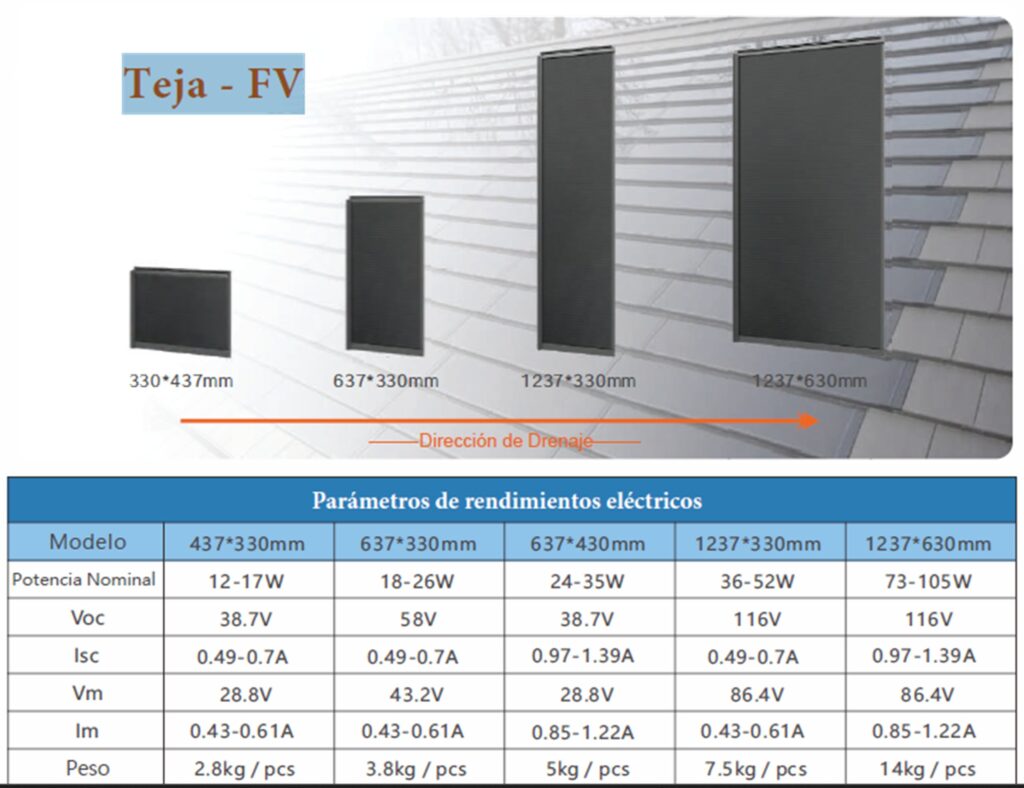

Teja - FV

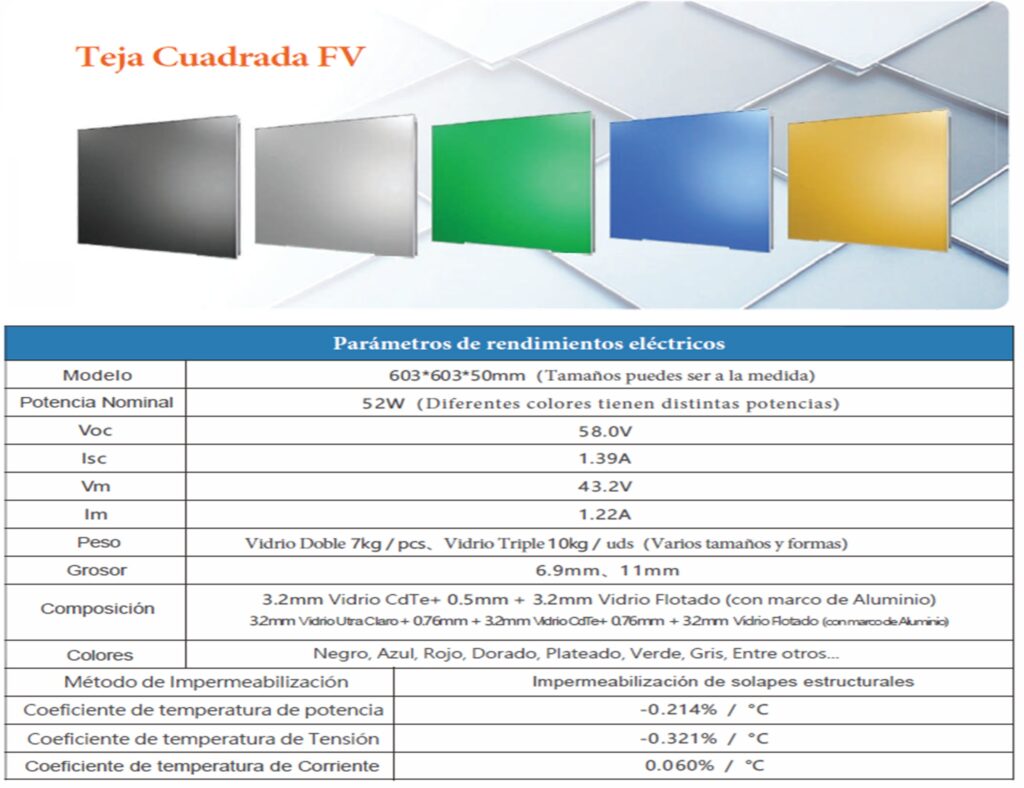

Teja Cuadrada FV
